Camera Link 組件介紹:
Camera Link 標準規范了數字攝像機和圖像采集卡之間的接口,采用了統一的物理接插件和線纜定義。只要是符合Camera Link 標準的攝像機和圖像卡就可以物理上互聯。Camera Link 標準中包含Base,Medium,F(xiàn)ull 三個規范,但都使用統一的線纜和接插件。Camera Link Base 使用4 個數據通道,Medium 使用了8 個數據通道,F(xiàn)ull 使用12 個數據通道。Camera Link 標準支持的最高數據傳輸率可達680MB/s。 Camera Link 標準中還提供了一個雙向的串行通訊連接。圖像卡和攝像機可以通過它進行通信,用戶可以通過從圖像卡發送相應的控制指令來完成攝像機的硬件參數設置和更改,方便用戶以直接編程的方式控制攝像機。 從Camera Link 標準推出之日起,各個圖像卡生產商就積極支持該標準,因此,LVDS 和Channel Link 接口的硬件已經淡出了市場。如果用戶需要開發一個新的高性能機器視覺系統,無論是選擇攝像機還是圖像卡時,都應該優先考慮采用Camera Link 接口的產品。

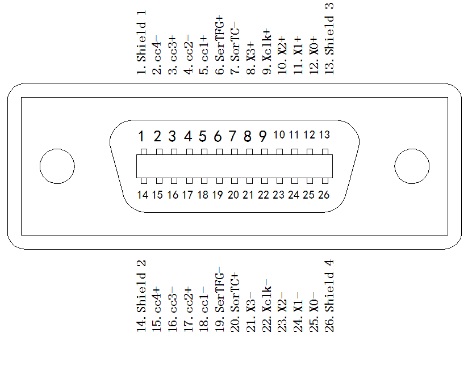

接口引腳功能介紹:
Camera link線纜組件型號規格如下表,可下載相關資料:
序號 | 類別 | 線纜名稱/規格 | 線材規格(直徑D) | 接口類型 | 規格書下載 |
1 | Camera Link系列 | MDR對SDR 直對彎 | D:Φ9.5mm | MDR/SDR | 點擊查看 |
2 | SDR對SDR 直對彎 | D:Φ9.5mm | SDR | 點擊查看 | |
3 | SDR對SDR 彎對彎 | D:Φ9.5mm | SDR | 點擊查看 | |
4 | SDR對SDR 直對直 | D:Φ9.5mm | SDR | 點擊查看 | |
5 | MDR對SDR 直對直 | D:Φ9.5mm | MDR/SDR | 點擊查看 | |
6 | MDR對MDR 直對直(白色) | D:Φ9.5mm | MDR | 點擊查看 | |
7 | MDR對MDR 直對彎 | D:Φ9.5mm | MDR | 點擊查看 | |
8 | MDR對MDR 直對直(白色) | D:Φ9.5mm | MDR | 點擊查看 | |
9 | MDR對MDR 直對彎(白色) | D:Φ9.5mm | MDR | 點擊查看 |

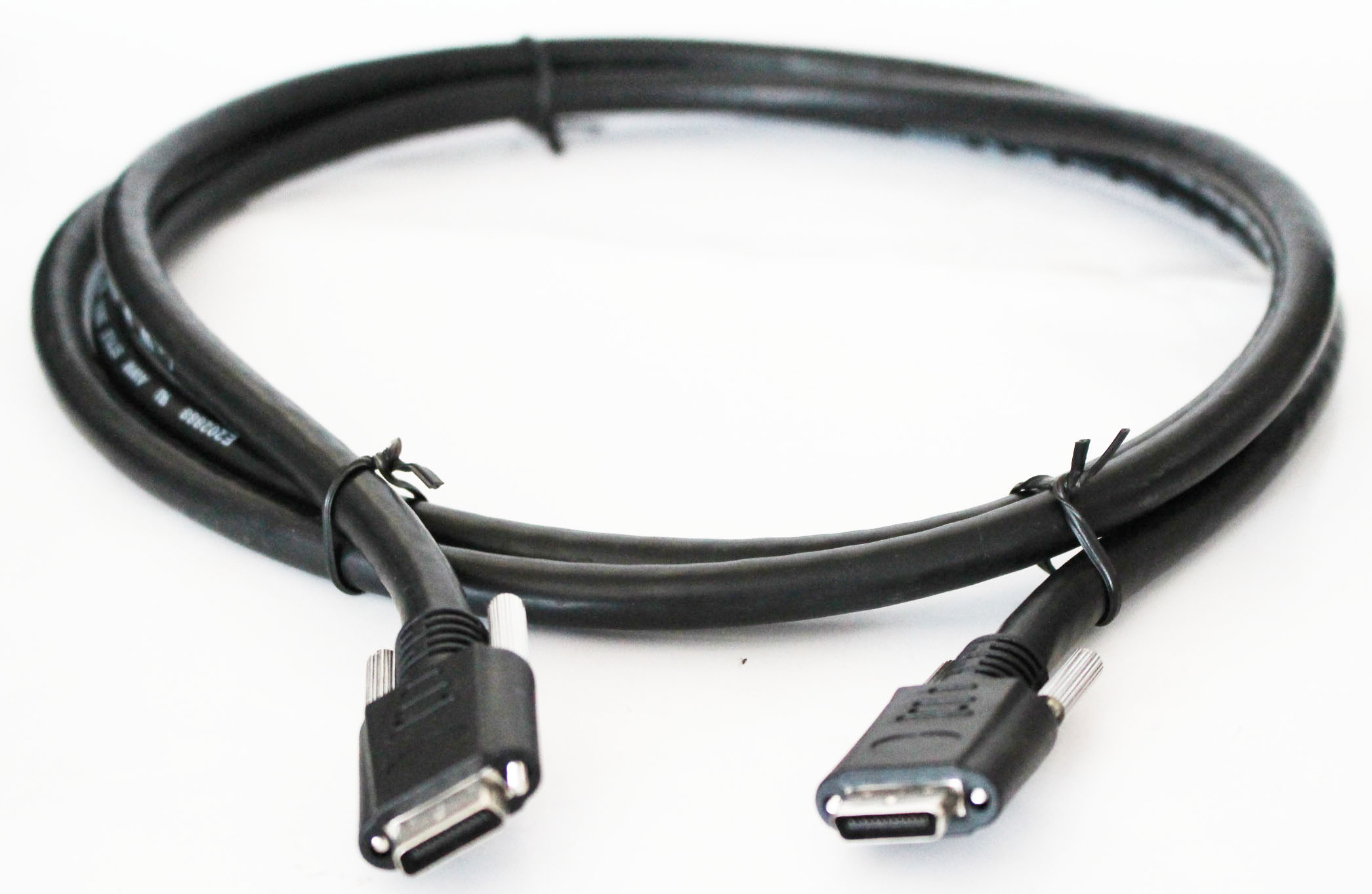

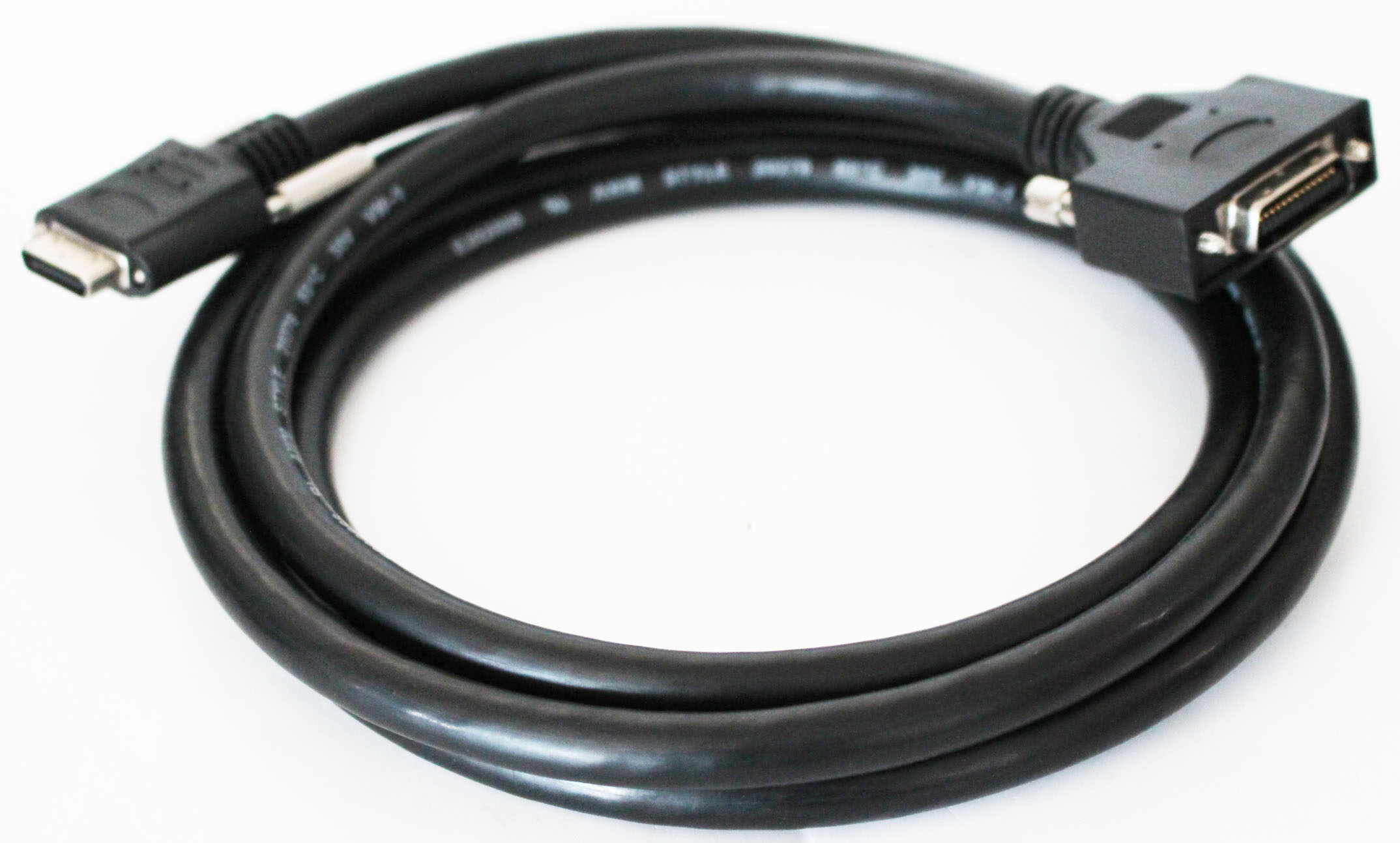

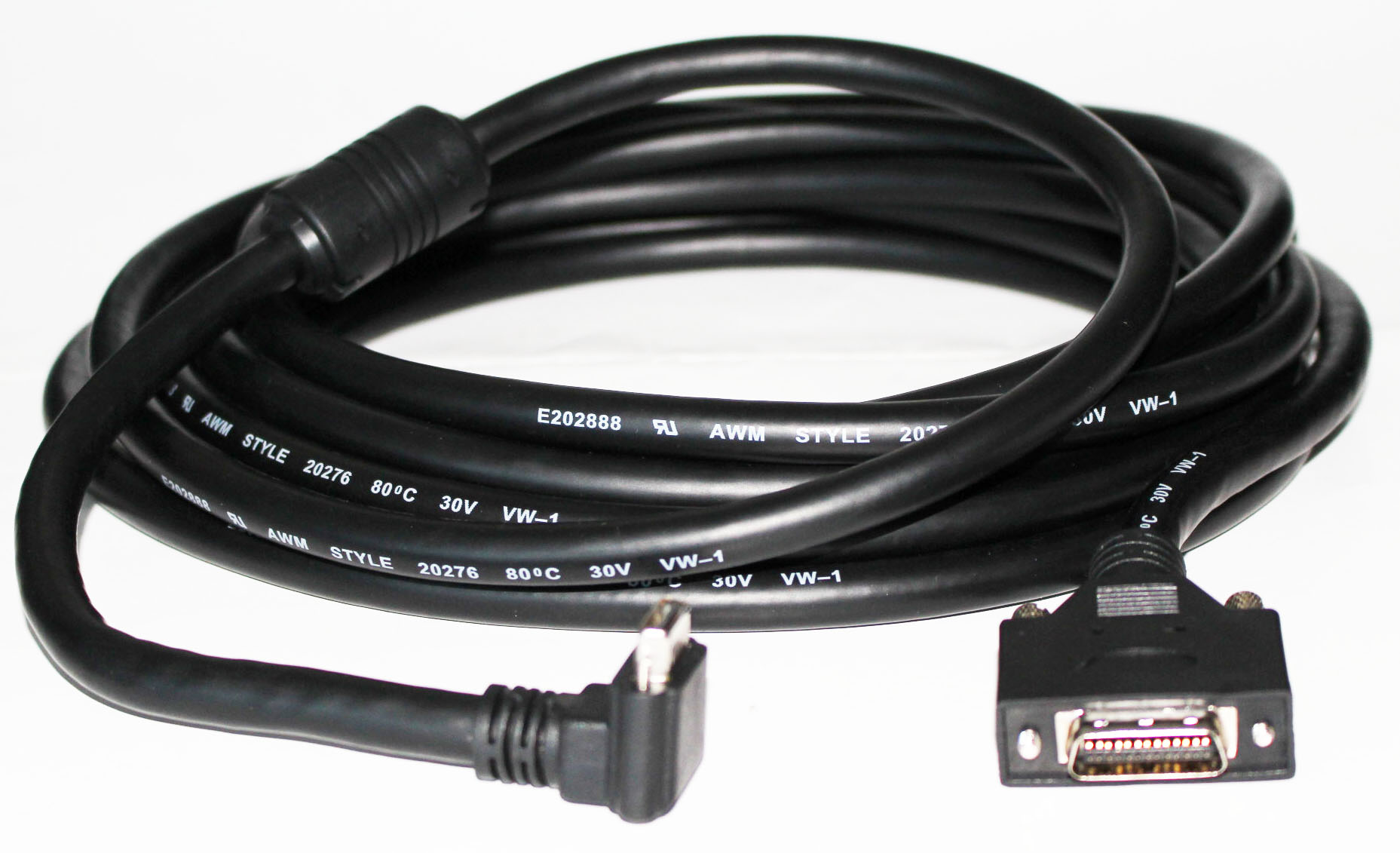

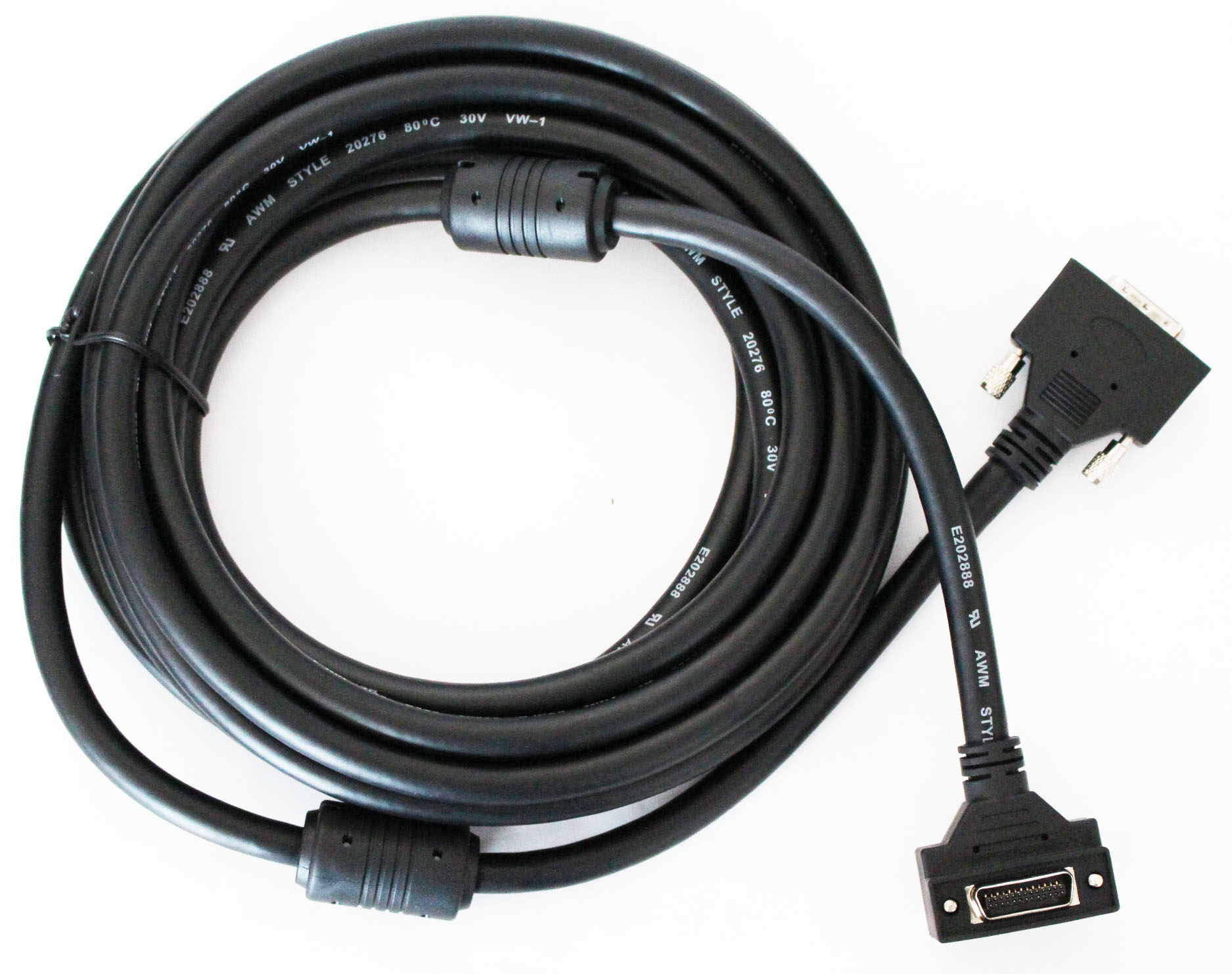

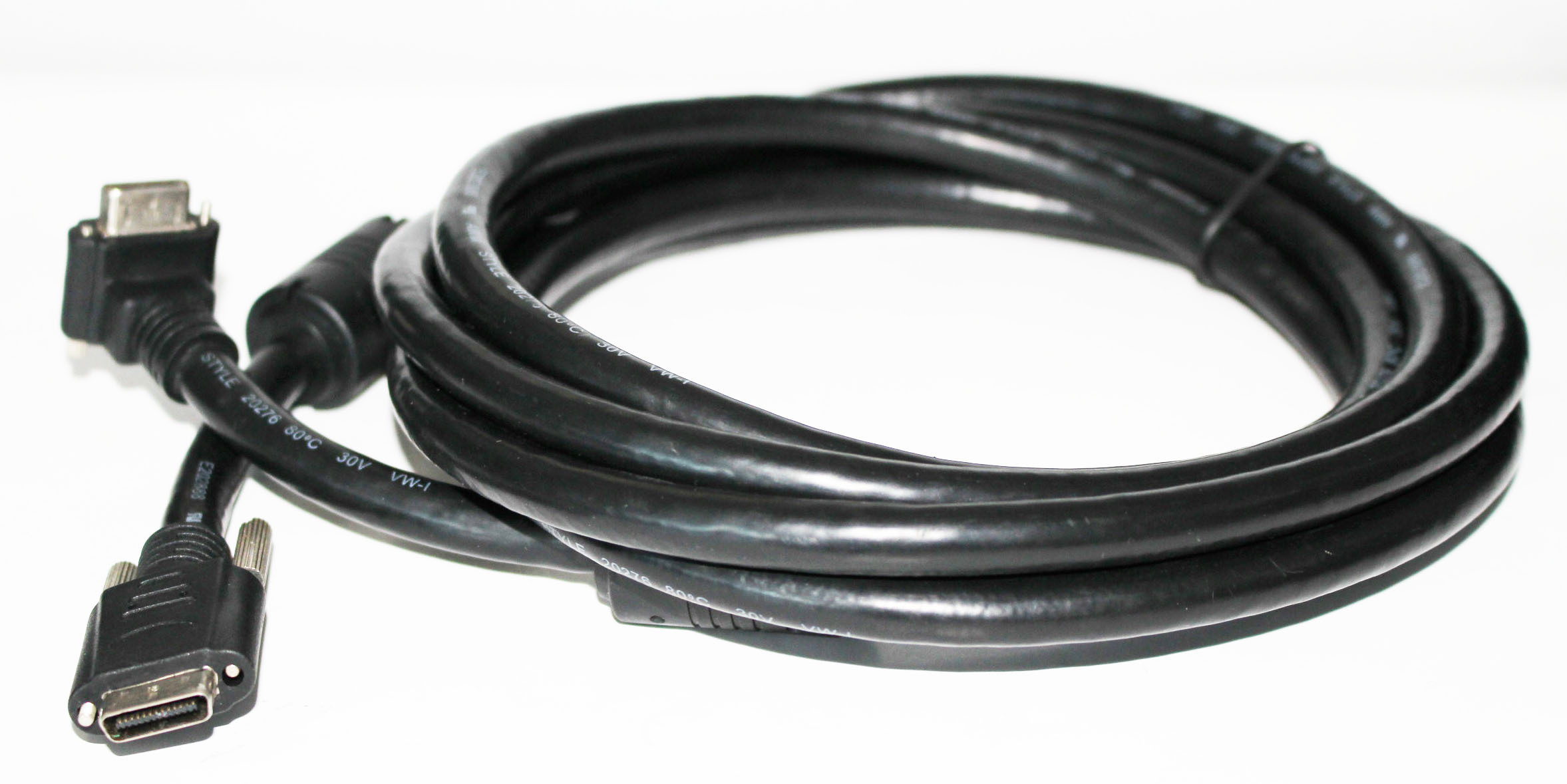

相關圖片:
